產品名稱： 防爆電動有導流孔平板閘閥[ 2023-04-23 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸

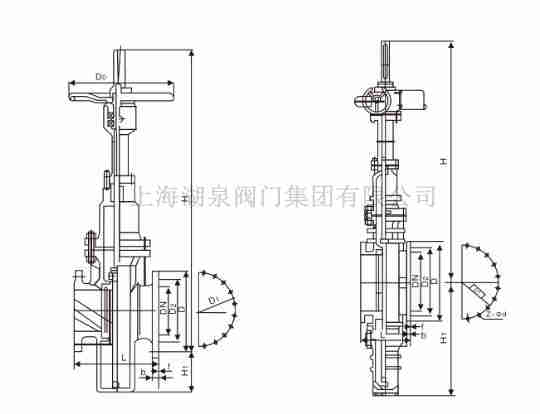

- 結構圖片
一、防爆電動有導流孔平板閘閥產品介紹

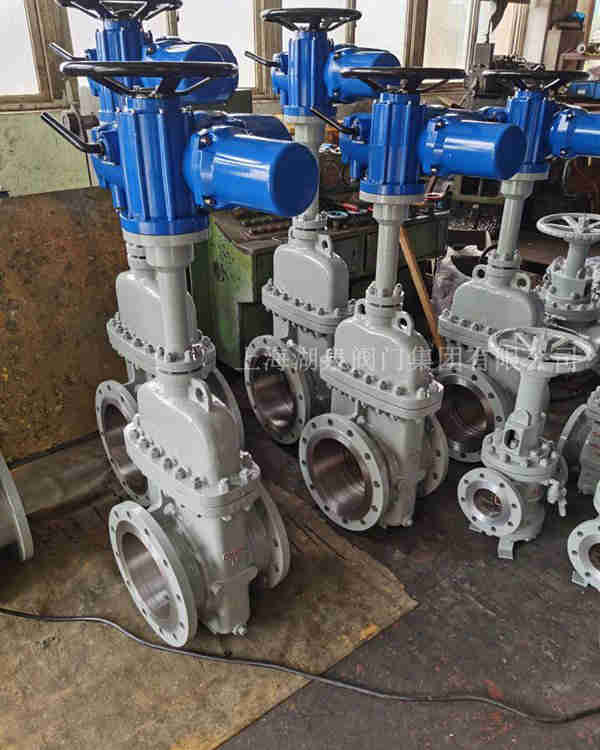

上海湖泉閥門集團有限公司 防爆電動有導流孔平板閘閥 系列型號:Z9b43(4)F(Y、H) 連接方式:法蘭 結構形式:3-單閘板、4-雙閘板 密封性質:H-合金鋼、F-增強聚四氟乙烯、Y-硬質合金 公稱通...該系列閥門具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等領域。
電動帶導流孔平板閘閥型號：Z943F Z943Y KZ943H KZ944F KZ944Y KZ943H
電動帶導流孔平板閘閥通徑：25mm——800mm
電動帶導流孔平板閘閥壓力：150LB——2500LB 1.6MPa——25MPa
電動帶導流孔平板閘閥技術標準：
設計標準按GB/T19672 API 6D
結構長度按GB/T 19672 API 6D
連接法蘭按GB/T 9113 ASME B16.5
試驗與檢驗按JB/T 9092 AIP 598
二、防爆電動有導流孔平板閘閥產品技術參數
型號：Z9b43(4)F(Y、H)
連接方式：法蘭
結構形式：3-單閘板、4-雙閘板
密封性質：H-合金鋼、F-增強聚四氟乙烯、Y-硬質合金
公稱通徑：DN100～1000mm，NPS4"～40"
公稱壓力：PN1.0～16.0MPa，Class150～900Lb
三、防爆電動有導流孔平板閘閥產品主要性能規范
設計等級 常溫下試驗壓力（MPa） 適用溫度℃ 適用介質 殼體 左密封 左密封 低壓密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型 公稱壓力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～50 -45～21 -2～121 H2S和CO2總含量大于500mg/m2的介質 石油天然氣、水等 2.5 3.75 2.75 2.75 0.6 4.0 6.0 4.4 4.4 0.6 6.4 9.6 7.04 7.04 0.6 磅級Lb 150 3.0 2.2 2.2 0.6 300 7.7 5.6 5.6 0.6 四、防爆電動有導流孔平板閘閥產品主要零件材料
閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M 閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP 閥桿 2Cr13 2Cr13 A182-A6a A182-A316S 閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE 填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM
1.6MPa DN L D D1 D2 Do f b H n-Φd 凸面法蘭
RF
Z43WF-16C
Z543WF-16C
Z643WF-16C
Z943WF-16C50 178 160 125 100 250 3 16 584 4-Φ18 65 190 180 145 120 250 3 18 634 4-Φ18 80 203 195 160 135 250 3 20 688 8-Φ18 100 229 215 181 155 300 3 20 863 8-Φ18 125 254 245 210 185 350 3 22 940 8-Φ18 150 267 280 240 210 350 3 24 1030 8-Φ23 200 292 335 295 265 350 3 26 1277 12-Φ23 250 330 405 355 320 400 3 30 1491 12-Φ25 300 356 460 410 375 450 4 30 1701 12-Φ25 350 381 520 470 435 500 4 34 1875 16-Φ30 400 406 580 525 485 305 4 36 2180 16-Φ30 450 432 640 585 545 305 4 40 2440 20-Φ34 500 457 705 650 608 305 4 44 2860 20-Φ41 600 508 840 770 718 305 5 48 3450 20-Φ41 700 610 910 840 788 305 5 50 3960 24-Φ41 800 660 1020 950 898 305 5 52 4550 24-Φ41 900 711 1120 1050 998 250 5 54 5250 28-Φ48 1000 811 1250 1170 1110 250 5 56 5870 28-Φ18 2.5MPa 50 178 160 125 100 250 3 20 584 4-Φ18 凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-2565 190 180 145 120 300 3 22 634 8-Φ18 80 203 195 160 135 350 3 22, 388 8-Φ18 100 229 230 190 160 350 3 24 863 8-Φ23 125 254 270 220 188, 350 3 28 940 8-Φ25 150 267 300 250 218 400 3 30 1030 8-Φ25 200 292 360 310 278 450 3 34 1277 12-Φ25 250 330 425 370 332 500 3 36 1491 12-Φ30 300 356 485 430 390 305 4 40 1701 16-Φ30 350 381 550 490 448 305 4 44 1875 16-Φ34 400 406 610 550 505 305 4 48 2180 16-Φ34 450 432 660 600 555 305 4 50 2440 20-Φ34 500 457 730 660 610 305 4 52 2860 20-Φ41 600 508 840 770 718 305 5 56 3450 20-Φ41 700 610 955 875 815 305 5 60 3960 24-Φ48 800 660 1070 990 930 305 5 64 4550 24-Φ48 900 711 1180 1090 1025 - 5 66 5250 28-Φ54 1000 811 1305 1210 1140 - 5 68 5870 28-Φ48
