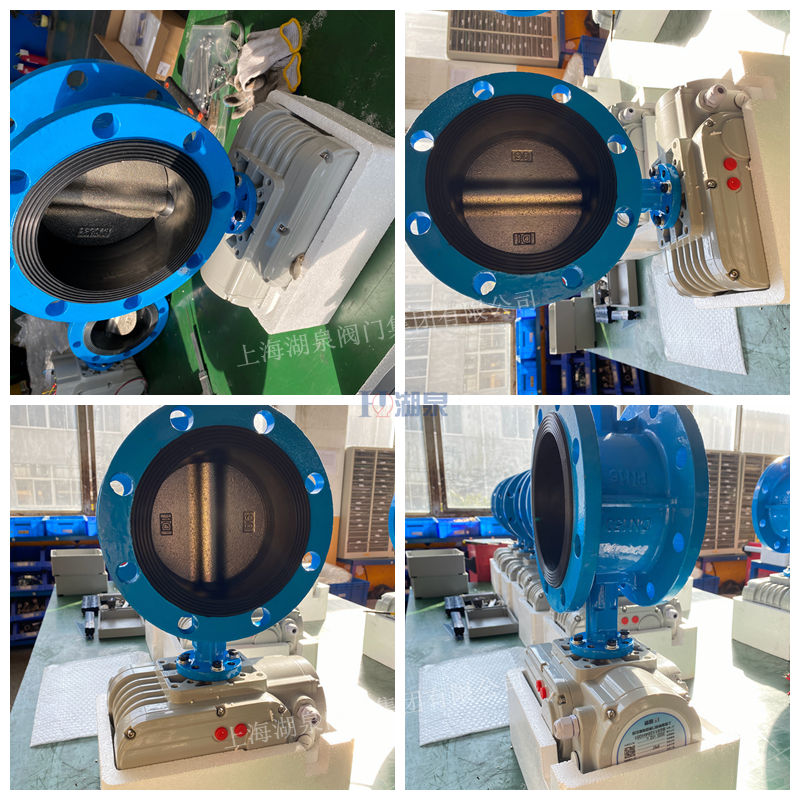

DN150精小型電動法蘭蝶閥D941X-16(QT450球墨鑄鐵)是一款集精小設計、高性能與高可靠性于一體的工業自動化閥門，專為大口徑管道中的流量調節與截流控制而設計。

產品概述

該產品由電動執行機構與法蘭式蝶閥閥體組成，采用精小流暢的外殼設計，體積緊湊、重量輕，便于安裝與維護。‌其公稱通徑為DN150，公稱壓力等級為PN1.6 MPa，閥體材質為QT450球墨鑄鐵，兼具高強度與良好的耐腐蝕性。‌ 它適用于溫度≤120℃的介質，廣泛應用于水廠、電廠、鋼廠、造紙、化工、食品、醫藥、環保及電力等行業的供排水、氣體及粘稠含顆粒介質的管道系統。‌

核心特點與優勢

• ‌精小設計與高兼容性‌：電動執行機構采用精小型設計，結構緊湊，可適配AC220V、AC380V、DC24V等多種電源輸入。‌ 支持直接安裝于管道，通常無需額外機械加工，接線簡單，安裝位置靈活。‌
• ‌智能化控制與高精度‌：智能一體化型號可接收DCS、PLC系統或儀表發出的4～20mA標準信號，實現精確的比例調節和自動定位，具備位置自鎖功能。‌控制精度高，基本誤差與回差均為±2.5%，死區可調，調節范圍可達50:1。‌
• ‌可靠的性能與密封‌：采用軟密封（如EPDM、NBR橡膠）或硬密封形式，密封圈可更換，能實現雙向密封，操作力矩小。‌泄漏量低，符合相關國家標準。‌ 流量特性近似快開型，流通能力大，流阻小。‌
• ‌堅固結構與多重保護‌：QT450球墨鑄鐵閥體確保了產品的結構強度與耐用性。‌執行機構配備雙重限位（電氣與機械）、過熱保護及過載保護裝置，有效防止因操作不當或過載造成的損壞，運行噪音低。‌防護等級可達IP67，可選配ExdⅡ BT4防爆外殼以適應苛刻環境。‌
• ‌靈活的配置與維護‌：產品類型涵蓋普通開關型、帶電位計型及智能調節型，滿足不同工況需求。‌ 附帶手動操作裝置，在斷電等情況下可進行手動控制，維護簡便。‌

主要技術參數

• ‌公稱通徑‌：DN150
• ‌公稱壓力‌：PN1.6 MPa
• ‌閥體材質‌：QT450球墨鑄鐵
• ‌適用介質‌：水、空氣、蒸汽、煤氣、油品及粘稠含顆粒纖維介質等‌
• ‌驅動形式‌：電動（角行程0～90°）
• ‌電源電壓‌：AC220V、AC380V、DC24V等‌
• ‌輸出力矩‌：根據型號配置，覆蓋50N·M至2000N·M范圍‌
• ‌動作時間‌：可選15秒、30秒、45秒、60秒等‌
• ‌環境溫度‌：-L30℃ ~ 60℃‌12
• ‌連接標準‌：法蘭連接，符合GB/T 9113等標準‌
• ‌設計規范‌：遵循GB/T 12238等國家標準‌

應用領域

此閥門特別適用于需要遠程自動化控制、調節流量或截?cái)嘟橘|(zhì)的大口徑管道場合。‌ 其設計使其在輕紡、食品、醫藥、石油、化工、電力、冶金、城建、環保、造紙等行業的工業過程自動控制系統中表現出色，尤其適合處理含有顆粒或纖維的介質。‌

注意事項

為確保安全與使用壽命，使用時需注意：

• 務必正確接線，防止電源相序接錯導致設備損壞。‌
• 通電時禁止手動操作。‌
• 戶外使用時建議為電動執行機構加裝防護蓋，以防老化。‌
• 維護后需擰緊密封螺絲，防止進水或灰塵進入。‌
• 禁止在易爆氣體環境周圍安裝。‌
• 確認輸入電壓與配線正確，禁止超負荷使用。‌
