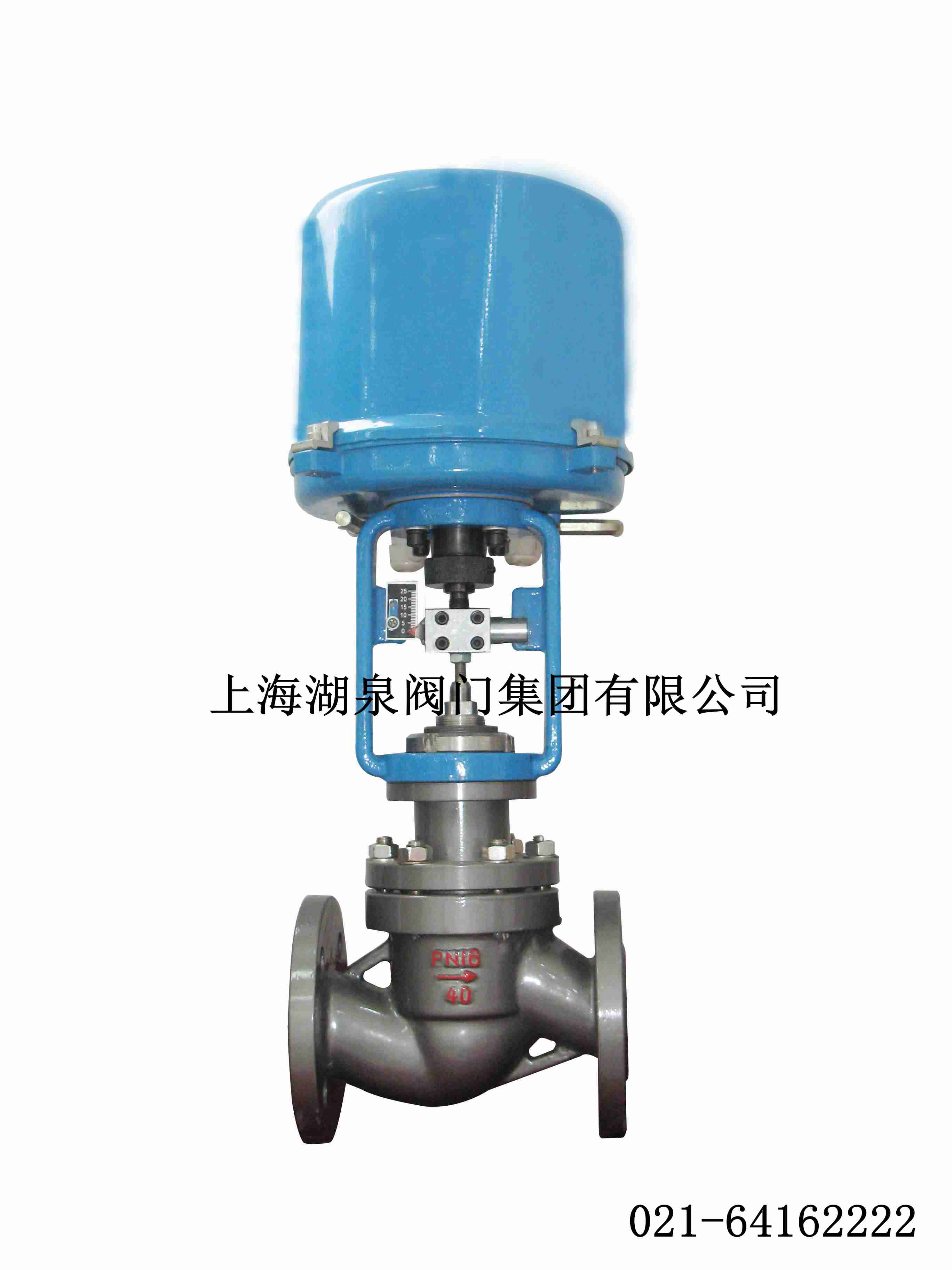

模擬量電動調節閥是有反饋信號輸出，工作原理是什么呢？電動調節閥開關量和模擬量有什么區別呢？開關量即輸出無源信號，模擬量即輸出有源信號。常用的探測器接入有源信號即模擬量。兩者的區別如下：
1、開關量是指非連續性信號的采集和輸出，包括遙信采集和遙控輸出。它有1和0兩種狀態，這是數字電路中的開關性質，而電力上是指電路的開和關或者說是觸點的接通和斷開。
2、模擬量是指變量在一定范圍連續變化的量;也就是在一定范圍(定義域)內可以取任意值(在值域內)。數字量是分立量，而不是連續變化量，只能取幾個分立值，如二進制數字變量只能取兩個值。

最近有網友問：?jiǎn)挝坏碾?a name="http://www.cqhxdd.com/diandongtiaojiefa/">動調節閥原來是開關量控制的，就是（調節閥的電機）正反轉線圈按控制要求輪流供電，以實現調節閥的開啟和關閉。我想把它改成模擬量控制，比如4-20mA或是0-10V，不知大家有何好的建議？前提是還用這個閥門，不換閥。從全關到全開的時間為10s。
樓主說的原來是開關量手動控制的，需要改為閉環控制的吧？如果改為4-20mA或是0-10V控制，閥門一定要加裝位置反饋裝置，還需要設一個位置閉環，相當于一個PID內環。我用過電動調節閥內的位置檢測裝置（差壓變送器式的），閥的位置用4~20mA輸出。也可以將閥換為現成的電動調節閥，位置檢測和位置閉環都是做好的，保證了閥的開度（位置）跟隨閥輸入的電流信號（即PID外環的輸出），二者基本上成正比。 另一個方案是用原來的閥，不加裝任何附件，也可以實現閉環控制。如果PLC是S7-300/400，可以調用FB42來計算出閥門位置，組成閥門位置控制的內環和實現外環的PI控制。也可以同時調用PID控制器FB41和脈沖發生器FB43。以上兩種方法輸出開閥和關閥的脈沖，來實現閉環控制。
我曾經自己編程序，用兩個開關量輸出實現了水輪發電機組有功功率的閉環控制?？刂茩C(jī)組進水量的導水葉相當于一個調節閥，程序類似于FB41+FB43。輸出脈沖的周期固定，脈沖寬度與PID輸出的絕對值成正比。PID輸出為正時輸出開閥的脈沖，PID輸出為負時輸出關閥的脈沖。我用S7-300/400的仿真軟件實現了FB41+FB43開關量輸出的閉環控制的仿真。 模擬量電動調節閥是有反饋信號輸出，工作原理是什么呢？電動調節閥模擬量信號：一個連續可調的控制信號。如電流信號、電壓信號、計算機發出的4—20mA，0—10mA等標準控制信號。由于計劃經濟時期全國統一設計，DKJ、DKZ系列電動執行器只接收有源開關量信號（即接通220V，可全開或全關）。當需要連續調節時，需用伺服放大器，安裝在計算機與執行器之間。由于這種使用方法接線、調試簡單、習慣和歷史原因等，現在大部分工礦還在延續這種用法。（伺服放大器作用：將計算機發出的4—20mA模擬量信號放大成有源開關量信號，來任意位置調節執行器動作。）沃中閥門改進型一體化電子式智能型DKJ、DKZ系列，直接接收計算機4—20mA，0—10mA模擬量信號控制（無需再配伺服放大器使用）。

提問：怎樣將原來是模擬量4-20ma控制的電動調節閥變?yōu)殚_關量控制?
回答1：不用那么麻煩。
使用一個溫度儀表，4-20毫安輸入，開關量輸出的就可以實現。
電流達到設定值，輸出開關閉合（打開），接入20毫安信號后，閥門全開。
電流低于設定值，輸出開關打開（閉合），接入0毫安信號，閥門關閉。 回答2：你先要了解電動調節閥與電動開關閥有何種區別。
1、電動調節閥是輸入輸出4~20mA的電信號（這個4~20mA的信號一般由一組1000歐姆的電阻給出。），以控制閥門旋轉來達到調節的目的；2、電動開關閥是二位單刀控制，無調節效果。
知道了這些，想把調節閥改為開關閥就簡單了，只需要把調節閥中輸入與輸出的信號線斷開（即斷開那一組給予1000歐姆的電阻），與控制組連接時只連其它基本線就行了。

回答3:不用那么麻煩 吧模塊拆掉就變成開關量了
找到模塊上控制電機的3根線 那個就是控制閥門開關的線了
你要搞不定 發過來我?guī)湍悴?模塊送我就行 。。。哈哈。。。

回答4：把模塊拆掉就變成開關量。

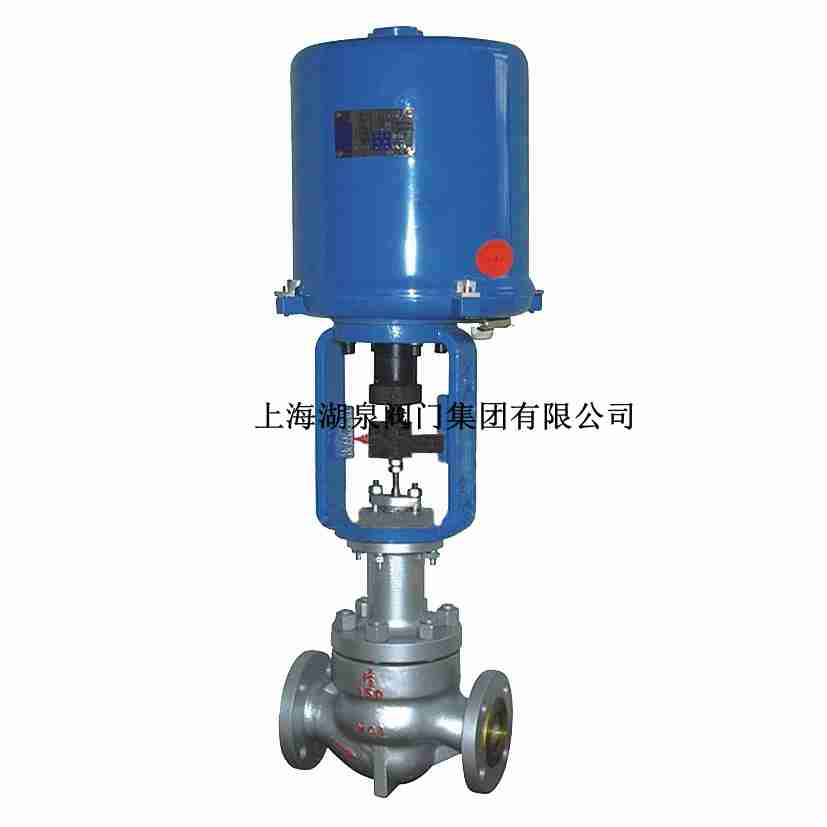

電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。“開”和“關”是電器最基本、最典型的功能。開關量，指控制繼電器的接通或者斷開所對應的值，即“1”和“0”。


4-20MA信號控制電動調節閥

紙板生產線上蒸汽恒溫恒壓控制系統，里面配的是臺達PLC以及模擬量輸入輸出模塊，
模擬量輸入（04AD）模塊接了7條翻板液位傳感器，三條壓力傳感器。
模擬量輸出模塊(04DA)接了三個電動調節閥。
三臺電壓調節閥 電源是220V的，輸入信號是4-20MA。
模擬量輸出模塊到電動調節閥線長200米。
直流開關電源是350W 24V（給翻板液位傳感器和壓力傳感器供電）

現在遇到問題，是PLC輸出4-20MA信號無法控制電動調節閥。信號接上之后電動調節閥動一下就停了（類似抖動一下）。
用萬用表測量PLC的輸出4-20MA的變化是正常的。
我用信號發生器再去測試電動調節閥，閥門能正常工作0-100%的開度。

我把控制柜搬回公司里測試一臺電動調節閥是能正常，但公司里只有一臺電動調節閥。
現在想問下，PLC輸出4-20MA控制200米左右的，這線長是不是會影響4-20MA信號。
有沒有解決方案，要不要在PLC輸出模塊后加裝什么東西。

你應該在電動調節閥端測量PLC輸出的4-20MA信號是否正確。如樓上所說，可能信號線有問題。另外，可以再看看PLC輸出模塊對負載的要求，以及電動調節閥信號輸入端對輸入阻抗的要求，即兩者是否匹配。

 昨天到現場去測量PLC輸出模塊的電流，不接電動調節閥 讓PLC改變輸出信號值，搭萬用表測量4-20MA信號正常。
接上電動閥串入萬用表測，原本20MA降到了只有5MA。
最后加裝了4-20MA一個隔離模塊后一切都正常了。

PLC 只接一臺電動調節閥時 沒事。接了三臺電動閥就會出事。
現在覺得是PLC模塊輸出的允許負載阻抗太小了。（500歐）。
隔離模塊是24V單獨供電。允許負載阻抗是800歐。
