閘閥Z41H-16 DN65\鑄鐵，閘閥Z41H-16 DN80/碳鋼
[ 2025-09-23 ]

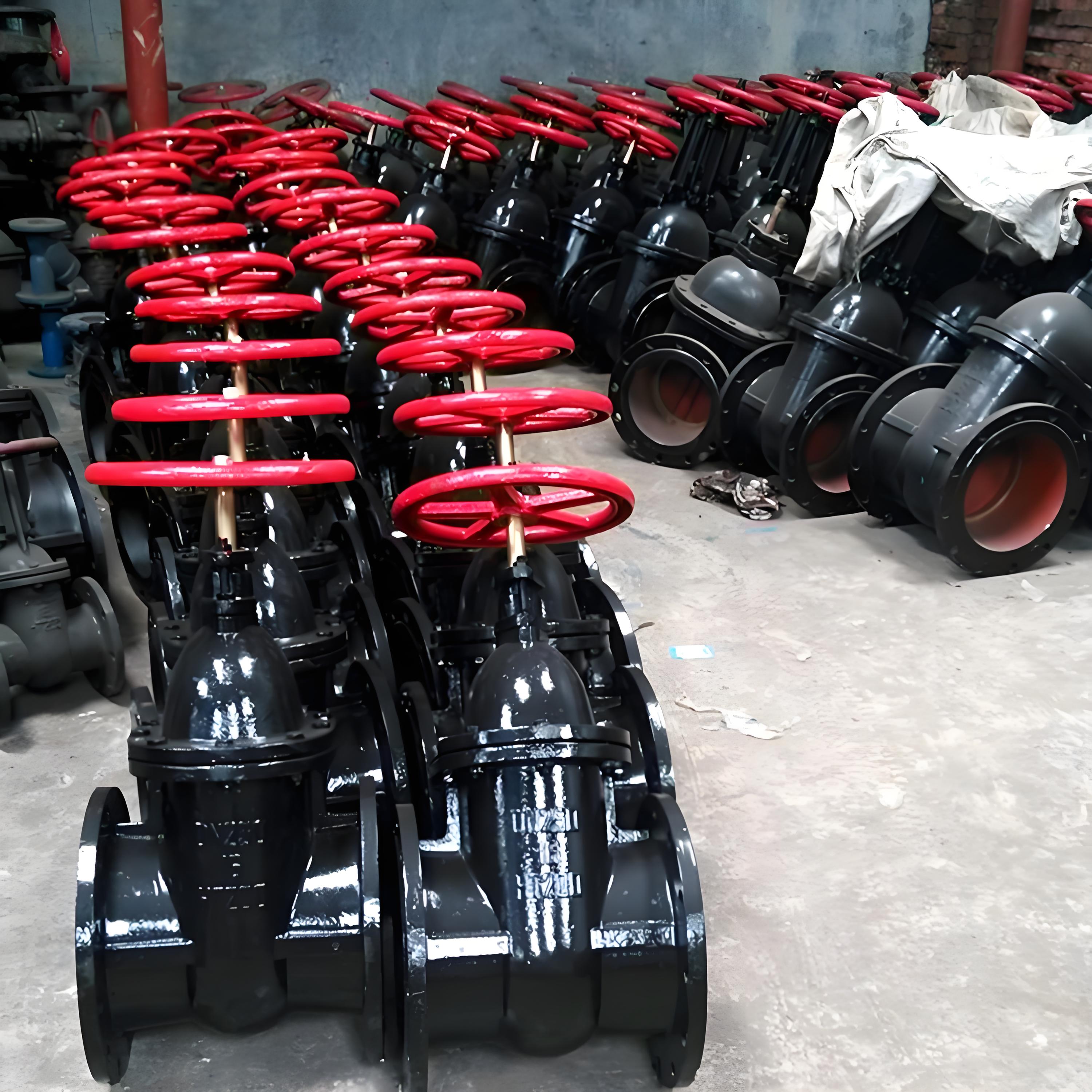

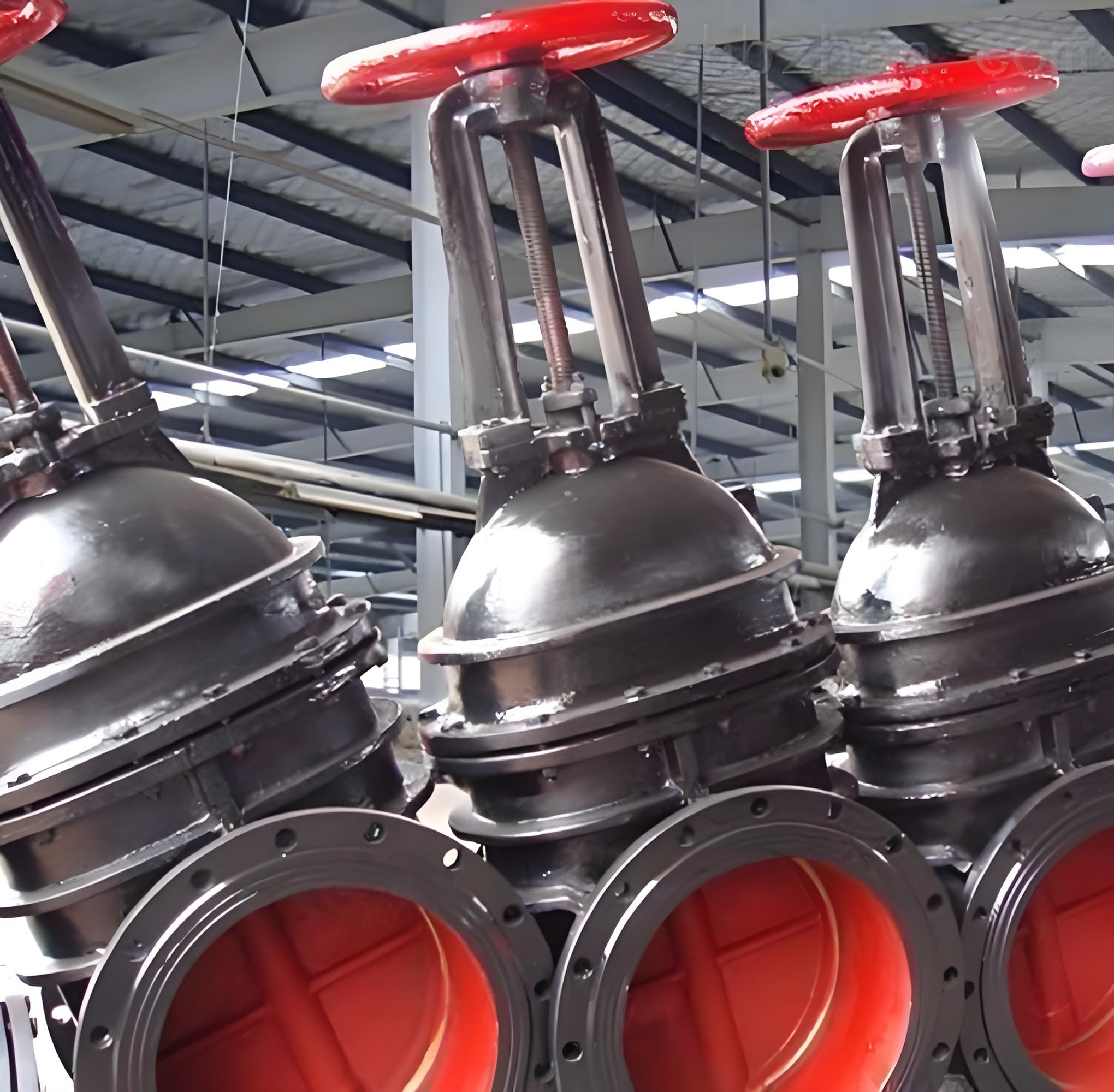

閘閥Z41H-16C DN65（鑄鐵材質）是一種手動硬密封法蘭連接閘閥，適用于水蒸氣、油品等介質的管路系統，具備以下特點：
結構與材質
采用鑄鐵閥體，楔式單閘板結構，手動操作方式，法蘭連接。密封面材質為不銹鋼或硬質合金，填料采用柔性石墨，耐溫≤550℃，耐壓1.6MPa。
適用場景
適用于石油化工、火力發電廠、水力系統等工業管路的介質切斷，支持手動、電動、氣動等多種驅動方式。
性能參數
公稱壓力：1.6MPa
工作溫度：≤550℃
適用介質：水、油品、蒸汽等
連接方式：法蘭
驅動方式：手動
該閥門具有結構緊湊、操作輕便、密封可靠等特點，廣泛應用于高溫高壓工業管路系統。
結構特點
-
密封設計：采用
硬質合金鋼 堆焊密封面，耐磨、耐高溫，抗擦傷性能強。 -
操作方式：
手動明桿結構 ，閘板上升開啟/下降關閉，結構緊湊且啟閉省力。 -
適用場景：適用于
石油化工 、電力 、制藥 等工業管道中常溫至高溫介質的截?cái)嗫刂啤?
技術參數
-
公稱尺寸：DN80（對應
NPS 3/4 ） -
壓力等級：
PN16 （ANSI CLASS 150 ） -
材質組合：
- 閥體：WCB/Q235碳鋼
- 閘板/閥座：硬質合金鋼（ZGCr5Mo）
- 閥桿：2Cr13不銹鋼
-
填料：
增強柔性石墨
選購建議
該閥門為通用型工業閥門，具體選型需結合介質溫度、壓力等參數，高溫高壓場景建議選用
