給水止回閥有什么作用?有哪幾種?

[ 2013-12-04 ]

       給水止回閥有什么作用?有哪幾種?
        答：給水止回閥也叫給水逆止閥，是用來防止鍋爐內的水倒流的。
        常用的給水止回閥有升降式和旋啟式兩種。

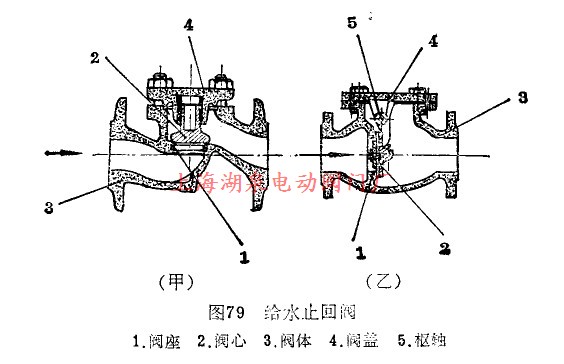

        (1)升降式給水止回閥[圖79(甲)]：主要由閥體、有導向槽的閥蓋、帶有短閥桿的閥心和閥座等組成。諾有短桿的閥心可以在閥蓋上的導向槽內上下滑動，當給水壓力高于鍋爐內蒸汽壓力時，給水便會頂起閥心進入鍋內；當給水壓力低丁鍋內蒸汽壓力時，則閥心即自行關閉，使鍋爐內的水不能倒流。這種止回閥的阻力較大，常用在低壓管道上。
        (2)旋啟式給水止回閥[圖79(乙)]；主要面閥體、閥蓋、閥心和閥座等組成。這種閥的開啟和關閉是靠活門圍繞著閥座作旋轉擺動來實現的。當給水壓力高于鍋爐內蒸汽壓力時，活門即被頂開，給水便進入鍋內，當給水壓力低于鍋爐內蒸汽壓力時，活門又被頂回關閉，阻止鍋水倒流。這種止回閥的阻力較小，但在低壓鍋爐管道中使用時，因活門兩側的壓差小，密封性較差，多用于中、高壓鍋爐和大管徑的給水管道上。
